HDMI 2.0 to Dual-Port MIPI DSI/CSI with Audio
1. 描述
LT6911UXE 是一款高性能 HDMI2.0 至 MIPI DSI/CSI 转换器，适用于 VR、智能手机和显示应用。
HDMI2.0 输入支持高达 6Gbps 的数据速率，可为4k@60Hz视频提供足够的带宽。此外，数据解密还支持 HDCP2.3。
对于 MIPI DSI / CSI 输出，LT6911UXE 具有可配置的单端口或双端口 MIPI DSI/CSI，具有 1 个高速时钟通道，以及 1~4 个高速数据通道，工作速率最高为 2.5Gbps/通道，可支持高达 20Gbps 的总带宽。LT6911UXE 支持突发模式 DSI 视频数据传输，还支持灵活的视频数据映射路径。提供两个数字音频输出接口，I2S 和 SPDIF。I2S 接口支持 2 通道 LPCM，SPDIF 接口支持 2 通道 LPCM 或压缩音频，最大采样率为 192kHz。
该器件能够通过集成微处理器实现自动操作，该微处理器使用嵌入式SPI闪存进行固件存储。系统控制也可通过配置 I2C 从接口实现。
2. 产品特点
• HDMI2.0 接收器
• 单/双端口 MIPI DSI/CSI 发射器
• 数字音频输出

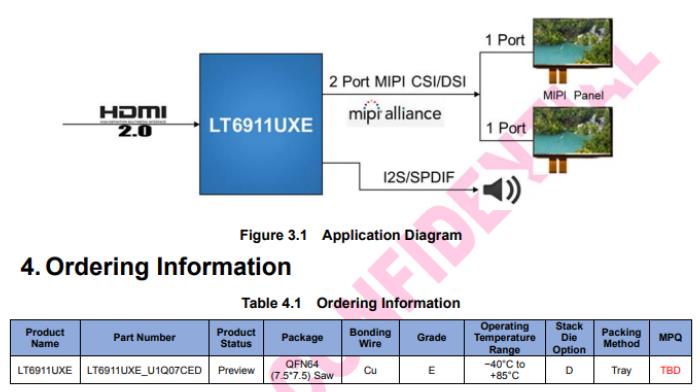

3.应用
• 移动系统• 显示• VR
1. Description
The LT6911UXE is a high performance HDMI2.0 to MIPI DSI/CSI converter for VR, Smart phone, Display applications.
The HDMI2.0 input supports data rate up to 6Gbps which provides sufficient bandwidth for 4k@60Hz video. Also HDCP2.3 is supported for data decryption.
For MIPI DSI/CSI output, LT6911UXE features configurable single-port or dual-port MIPI DSI/CSI with 1 high-speed clock lane, and 1~4 high-speed data lanes operating at maximum 2.5Gbps/lane, which can support a total bandwidth of up to 20Gbps. LT6911UXE supports burst mode DSI video data transferring, also supports flexible video data mapping path.Two digital audio output interfaces are available, I2S and SPDIF. The I2S interface supports 2-ch LPCM and the SPDIF interface supports 2-ch LPCM or compressed audio, both at maximum 192kHz sample rate.
The device is capable of automatic operation which is enabled by an integrated microprocessor that uses an embedded SPI flash for firmware storage. System control is also available through the configuration I2C slave interface.
2. Features
• HDMI2.0 Receiver
• Single/Dual-Port MIPI DSI/CSI Transmitter
• Digital Audio Output
3. Applications
• Mobile system
• Display
• VR
