LT2911R LVDS到MIPIDSI / CSI-2桥接芯片，支持视频旋转功能
1.描述
Lontium LT2911R是一款高性能双端口LVDS到MIPIDSI / CSI-2桥接芯片，在AP和移动显示面板或摄像机之间具有视频旋转功能。
LT2911R可以配置为具有可选De-SSC功能的单端口或双端口。桥接器对输入的LVDS数据进行反序列化，解码数据包，旋转视频并将已格式化的视频数据流转换为MIPI DSI / CSI-2发送器输出。
对于MIPI DSI / CSI-2输出，LT2911R具有一个单端口MIPI DSI或CSI-2发送器，该发送器具有1个高速时钟通道和1〜4个可配置的高速数据通道，其最大速度为1.8Gb / s / lane。可以支持高达7.2Gb / s的总带宽。LT2911R支持Non-Burst和Burst DSI / CSI数据传输，以及通过Lane-0的命令模式。而且，LT2911R可以配置为两个端口同时显示模式。
LT2911R采用先进的CMOS工艺制造，并以14mm x 14mm QFN128封装实现。该封装符合RoHS规范，规定工作温度范围为-40°C至+ 85°C。
2.功能
•双端口LVDS接收器
•MIPI发送器
•DDR3控制器
•其他
3.应用
•移动系统
•蜂窝手机
•数码相机
•数码摄像机
•平板电脑，笔记本电脑
•车载显示器和摄像系统
1. Description

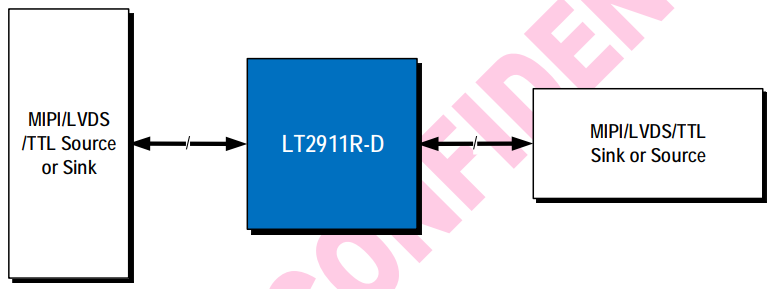

The Lontium LT2911R-D is a high performance convertor which interconvertible between MIPI DSI/CSI-2/Dual-Port LVDS and TTL. The LT2911R-D deserializes input MIPI/LVDS/TTL video data, decodes packets, rotates video, changes frame rate and converts the formatted video data stream to MIPI/LVDS/TTL transmitter output between AP and mobile display panel or camera.
The LT2911R-D is fabricated in advanced CMOS process and implemented in 9mm x 9mm QFN76 package. This package is RoHS compliant and specified to operate from -40°C to +85°C.
2. Features
• Dual-Port LVDS Transmitter
• MIPI Transmitter
• TTL Output
• Dual-Port LVDS Receiver
• TTL Input
• Single-Port MIPI Receiver
• Miscellaneous
3. Applications
• Mobile systems
• Cellular handsets
• Digital still cameras
• Digital video cameras
• Tablet PC, Notebook PC
• Car Display and Camera System
我公司可提供全套开发资料：规格书，电路图，DEMO,在线与原厂技术支持沟通推荐更适合客户的解决方案等等，能满足系统厂商不同的设计要求，欢迎广大客户来电咨询，可提供样品和含税13%！代理产品，每一片芯片都有原厂来货证明，杜绝一切假货后顾之忧，让您的用料更加放心可靠！
如需获取更多产品资料PDF,电路图或样品，技术疑问（原厂技术支持）欢迎随时与我们取得联系！！
